သတ္တုထိုင်ခုံ Butterfly Valve

GYPYD363H hard impact hard welding butterfly valve သည် ပြင်ပမှအလားတူ ထုတ်ကုန်များ၏ တည်ဆောက်ပုံနှင့် လက္ခဏာရပ်များကို စုပ်ယူပြီး သီအိုရီထုတ်ကုန်များအသုံးပြုခြင်းတွင် ရှိပြီးသား ချို့ယွင်းချက်များကို ကျော်လွှားပြီးနောက် ၎င်း၏ ဝန်ဆောင်မှုသက်တမ်းကို ပိုမိုကြာရှည်ခံကာ တံဆိပ်ခတ်ခြင်းကို ပိုမိုစိတ်ချရစေသည်။ လိပ်ပြာအဆို့ရှင်သည် သုံးဖက်မြင် eccentric ဒီဇိုင်းမူကို လက်ခံပြီး တံဆိပ်ခတ်ထားသောအတွဲသည် ထပ်နေသော cone inclinecsections နှစ်ခုဖြင့် ဖွဲ့စည်းထားကာ၊ valve body နှင့် valve seat ၏ eccentric value ပြီးနောက်၊ butterfly plate rotation center သည် ချက်ချင်းဆိုသလို အဖွင့်နှင့်အပိတ်ကို သိရှိနိုင်သည်။ အဆို့ရှင်၏ switching torque ကို ပုံမဖော်နိုင်ဘဲ Buterly valve Presure butterly valwe သည် ecentricity တန်ဖိုးကို လျှော့ချပေးပြီး butterfly plate ၏ ခိုင်ခံ့မှုကို မြှင့်တင်ပေးပြီး valve shaft shaft နှင့် zero out of actuator ၏ ecentricity တန်ဘိုးကို မြှင့်တင်ပေးပြီး zero out of the ecentricity ကို အားကောင်းစေပါသည်။ လိပ်ပြာအဆို့ရှင်။

ဖွဲ့စည်းတည်ဆောက်ပုံဝိသေသလက္ခဏာများ

1. ကျစ်လစ်သောဖွဲ့စည်းပုံ၊ သေးငယ်သောအရွယ်အစား၊ ပေါ့ပါးသောအလေးချိန်၊ လိုက်လျောညီထွေရှိသောလည်ပတ်မှု၊ အသုံးပြုရလွယ်ကူသည်။

2. သုံးဖက်မြင် eccentric multi-layer hard seaing structure ကို လက်ခံထားပြီး၊ ၎င်း၏ seaing performance သည် ယုံကြည်စိတ်ချရပြီး ယိုစိမ့်မှု သုညအထိ ရောက်ပါသည်။

3. အဆိုပါအဆို့ရှင်တွင်အနားကွပ်မရှိပါ၊ ပိုက်လိုင်း၏လျှပ်ကာနှင့်ထုပ်ပိုးခြင်းအတွက်အလွန်အဆင်ပြေမှုနှင့်လှပမှုကိုဆောင်ကြဉ်းပေးသည်။

4. lt တွင်မြင့်မားသောအပူချိန်၊ မြင့်မားသောဖိအား၊ ချေးခံနိုင်ရည်နှင့် wear resistance ၏ဝိသေသလက္ခဏာများရှိသည်။

Execution စံ

ဒီဇိုင်းနှင့် ထုတ်လုပ်ခြင်း- GB/T12238၊ JB/T8527

ဂဟေအရွယ်အစား: GB/T12224

ဖွဲ့စည်းပုံအလျား- GB/T122

စမ်းသပ်ခြင်းနှင့် စစ်ဆေးခြင်း- GB/T13927။ JB/T9092

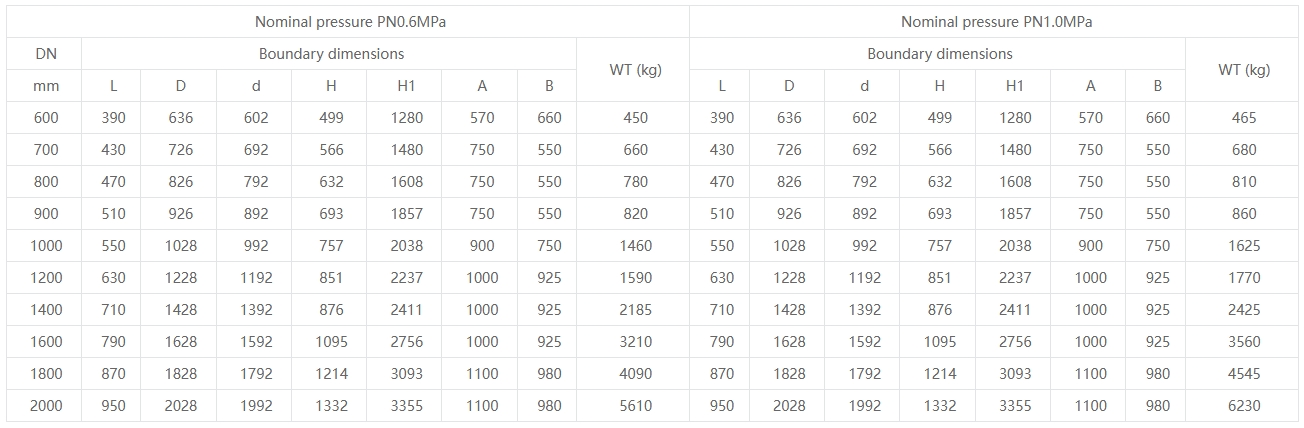

စွမ်းဆောင်ရည် parameter သည်

အသုံးချနိုင်သော အပူချိန်- ကာဗွန်သံမဏိ--29'~425'c သံမဏိ-40%~600

ဂီယာပုံစံ- worm drive၊ pneumatic drive၊ လျှပ်စစ်ဒရိုက်၊ ဟိုက်ဒရောလစ်ဒရိုက်
